產品介紹
NSK直線導軌在設計上通過盡量減少零部件的數量來提高精度，并降低陳本。

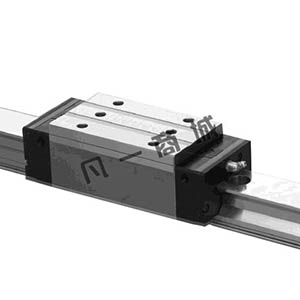

NSK直線導軌由導軌和滑塊組成。滾珠在到導軌的軌道中滾動，并通過滑塊端的端蓋進入滑塊開口處，然后回到滑塊另一端。
NSK導軌LS系列特點：
1．自動調芯性（水平方向強）。因與稱作旋轉軸承的DF 組合同樣，接觸線的交點在內側，力矩剛性變小所以調芯性增強。依據這一點，增加了對安裝誤差的吸收能力。
2．上下方向負載能力強。因?qū)⒔佑|角設定為50°，所以上下方向的負載能力、剛性比左右方向強。
３. 對沖擊負載的承受能力強。下側滾珠溝槽為哥特式圓弧形狀，由于將溝槽的中心偏移，通常為２點接觸，當如沖擊負載那樣的高負載作用于上下方向時，在通常沒有接觸的面也承受負載。

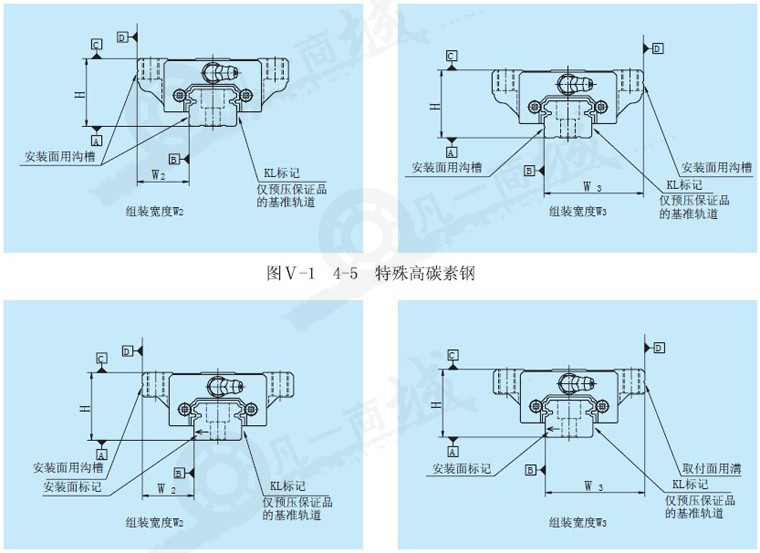

4．精度高。在哥特式圓弧形狀中，如圖V-1 4-4 所示因測定滾子容易固定，滾珠溝槽的精度測定簡便易行而正確。
5．使用方便、設計安全。即使從軌道上拔掉滑塊，因有保持器保持，所以滾珠也不會脫落。
6．型號多、尺寸系列化。因在各系列中，有各種各樣的滑塊形狀，所以可滿足所有用途。還有，在LS 系列中，長尺寸的不銹鋼產品也實行了標準化。（最長3500mm）
7．NSK導軌滿足短期交貨通過軌道與滑塊的互換的系列化，可滿足短期交貨。
NSK直線導軌型號：LE05AL、LE07TL、LE09AL、LE09TL、LE09AR、LE09TR、LE12AL、LE12AR、LE15AL、LE15AR、LE07UL、LE09BL、LE09UL、LE12BL、LE15BL、LE05CL、LE07SL、LE09CL、LE09SL、LE12CL、LE15CL
NSK直線滑塊型號：LAE05AL、LAE07TL、LAE09AL、LAE09TL、LAE09AR、LAE09TR、LAE12AL、LAE12AR、LAE15AL、LAE15AR、LAE07UL、LAE09BL、LAE09UL、LAE12BL、LAE15BL、LAE05CL、LAE07SL、LAE09CL、LAE09SL、LAE12CL、LAE15CL
NSK導軌型號：LE05、LE07、LE09、LE12、LE15、L1E05、L1E07、L1E09、L1E12、L1E15NSK LAW21EL
NSK直線導軌型號：PU05TR、PU07AR、PU09TR、PU09UR、PU12TR、PU12UR、PU15AL、PU15BL
NSK直線滑塊型號：PAU05TR、PAU07AR、PAU09TR、PAU09UR、PAU12TR、PAU12UR、PAU15AL、PAU15BL
NSK導軌型號：PU05、PU07、PU09、PU12、PU15、PIU05、P1U07、P1U09、P1U12、P1U15
NSK直線導軌型號：PE05AR、PE07TR、NSK LAW21ELPE09TR、PE09UR、PE12AR、PE12BR、PE15AR、PE15BR
NSK直線滑塊型號：PAE05AR、PAE07TR、PAE09TR、PAE09UR、PAE12AR、PAE12BR、PAE15AR、PAE15BR
NSK導軌型號：PE05、PE07、PE09、PE12、PE15、P1E05、P1E07、P1E09、P1E12、P1E15
