產品介紹

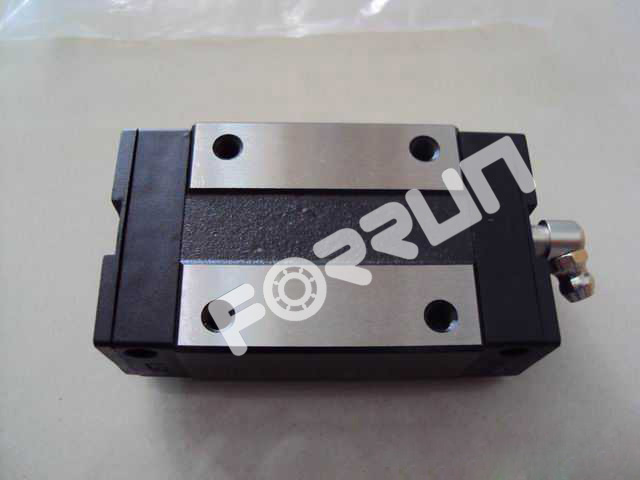

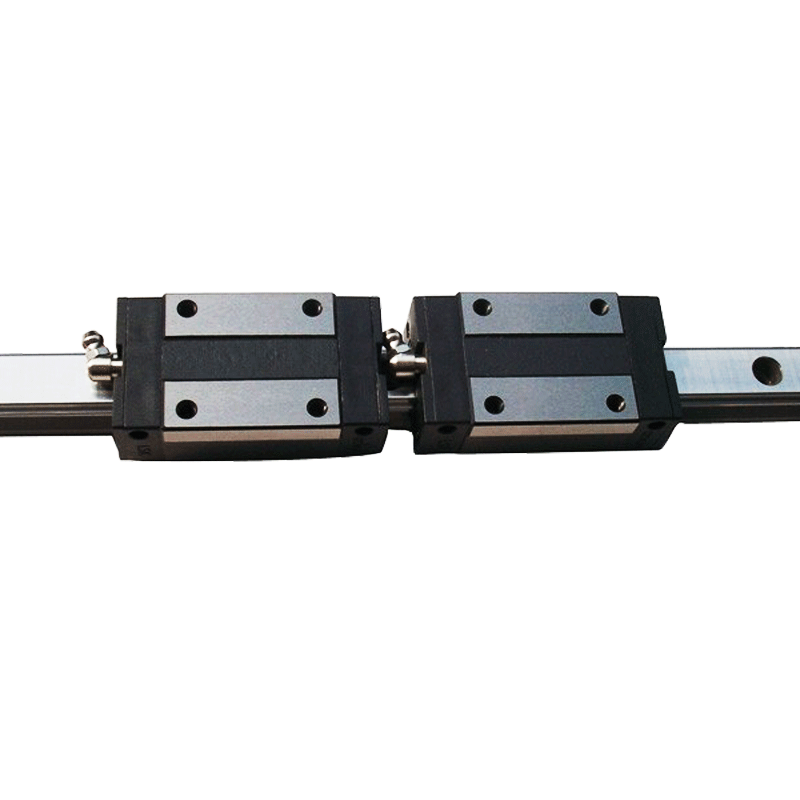

LSK直線導軌滑塊是一種滾動導引，它由鋼珠在滑塊與滑軌之間作無限滾動循環，使得負載平臺能沿著滑軌輕易的以高精度作線性運動，其摩擦系數可降至傳統滑動導引的1/50，使之能輕易地達到μm級的定位精度。滑塊與滑軌間的末制單元設計，使得線形滑軌可同時承受上下左右等各方向的負荷，專利的回流系統及精簡化的結構設計讓LSK的線性滑軌有更平順且低噪音的運動。
特點：
1、容許負荷大
2、所有方向皆具備有高剛性
3、潤滑構造簡單
4、自動調心能力
5、具有互換性
LSK導軌用四列鋼珠承受負荷設計，使其具備高剛性、高負荷的特性，同時具備四方向等負載特色、及自動調心的功能， 可吸收安裝面的裝配誤差，得到高精度的訴求。 加上降低組合高度及縮短滑塊長度，非常適合高速自動化產業機械及空間要求的小型設備使用。
LSK導軌涉及行業：半導體制造設備、印刷電路板IC組裝設備、醫療設備、機器手臂、精密測量?jī)x器、辦公室自動化設備、其它小型直線滑動裝置、機械加工中心、工具機、精密加工機、重型切削機床、大理石切割機、磨床、射出機、沖床、自動化裝置、運輸設備、測量?jī)x器、CNC加工機重切削加工CNC磨床、射出成型機、大型龍門機床冶金、石化，電力，礦山機械,建筑機械，工路工程機械，鋼鐵,鐵路.印刷、食品、醫藥、化工等領域
由于具有調心能力，滾珠襯套直線軸承可適應各種條件。由于軸是圓形的，因此，滾珠襯套在圍繞軸滾動的過程中可自由旋轉。這樣兩個相鄰導軌的安裝高度可略有不同，當ABBA導軌以300mm或300mm以上的間隔進行安裝時，1到2 mm的高度差是可以接受的。同樣，大多數滾珠襯套上的軸承座圈在設計上可確保每個直線軸承在傾斜處和偏滑角上旋轉最多1/2度，以適應平面度或?qū)χ姓`差。用于約束滾珠襯套以及導軌支撐件的軸臺通常采用鋁材質，具有較小的靈活性，以適應各軸之間的最大25m的平行性誤差。其結果是能夠在不理想的情況下達到0.001到0.004的摩擦系數，實現高效引導 。將直線導軌安裝到焊接管型框架上在工廠自動化中非常常見。在許多OEM應用中，裝配表面均采用拉拔管材和板金。在這些條件下，圓形導軌產品通常比方形產品更快速地安裝和更平穩地運行。
LSK滑塊：LSK滑塊FL20HA LSK滑塊FL25HA LSK滑塊FL30HA LSK滑塊FL35HA LSK滑塊FL45HA
