STAF導軌滑塊簡介，STAF導軌滑塊的特點

STAF導軌具有高精度、低噪音、導程平順三大特點，擁有多項發明專利：靜音套管設計，鏈帶提升鋼珠聚油能力，循環鏈帶提升由潤均勻分布，

鏈帶接點光滑

更多產品詳情請關注凡一導軌網,或撥打我們的咨詢熱線400-888-1044

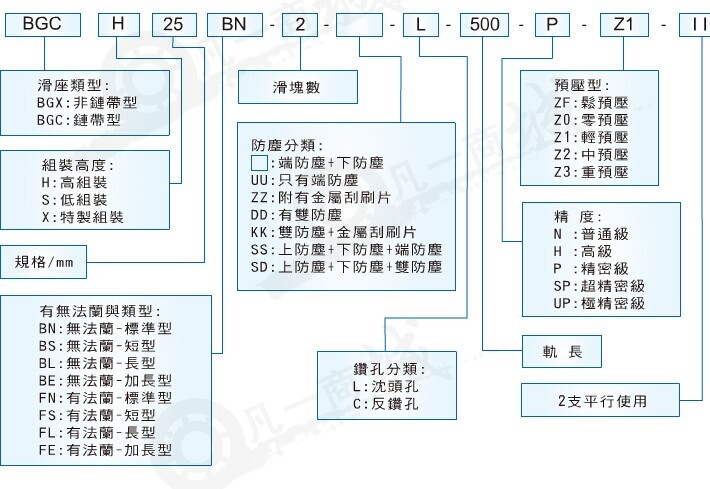

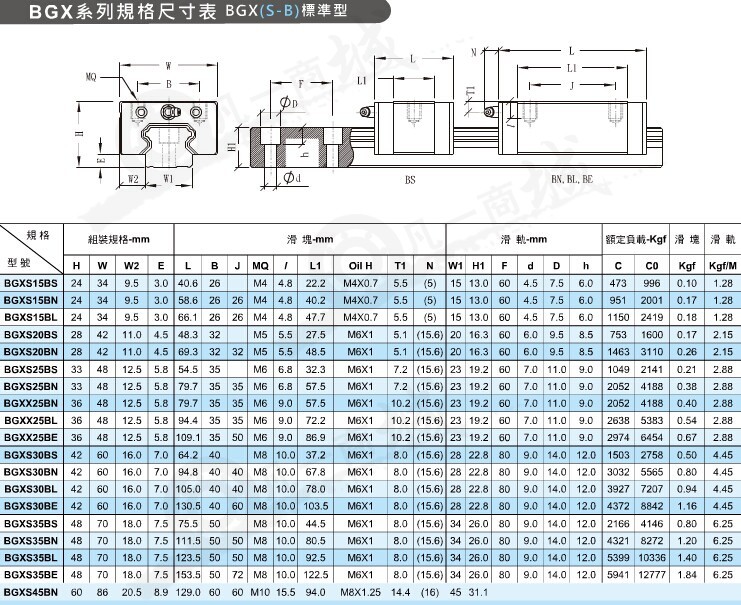

STAF導軌滑塊BGX系列：

四排珠高剛性等負載設計:

四排珠之設計鋼珠在滑塊與滑軌之間成4點 45度角接觸，可平衡抵消來自各方向?qū)к壔瑝K所受的力，不論滑軌呈任何角度裝置，各方向之負載能力皆相等，廣泛適合各類型機器采用，相較于哥德式二排溝設計，BGX型導軌滑塊四排珠有著較高剛性，精度及壽命之優勢，尤其X 型之四排珠設計擁有自動調心能力，即使裝配軌道的桌面產生很大的偏差或裝置時出現誤差，都能被系統自身消除掉，因而可獲得輕快精準的直線運動。

BGX導軌滑塊防塵系統之設計

   異物進入通常為降低滑軌壽命的主因，由于導軌滑塊的精密度主要為滑軌、滑座與鋼珠循環精密度維持，所以再小的異物進入循環溝，都會些微造成導軌滑塊的跳動、頓點甚至是永久性破壞，所以清潔度與防止塵埃進入，都是提升滑軌品質的重點，BGX之防塵系統則針對異物進入之方式分為上防塵與下防塵系統。針對滑軌沉頭孔與滑軌滑座之間隙作防塵之保護。

灰塵容易進入的位置:

滑軌沉頭孔：通常導軌滑塊頂面容易積存塵埃，通常落在沉頭孔內的塵埃，震動或是機械動

作容易使塵埃進入循環溝內滑座于滑軌之間的間隙：最靠近循環溝位置的縫隙，這一段位置通常最容易造成損壞，原因是下排珠最大的縫隙出口就是這里。

BGX導軌滑塊之防塵設計即是針對這2種進入口作防塵動作，所以防塵系統分上下防塵兩種:

上防塵系統:上防塵系統即是針對滑軌沉頭固定孔之塵埃作防塵動作，上防塵即利用橡膠刮刷片，使滑軌上沉頭固定孔之塵埃，無法進入循環珠溝，使上排珠的循環異物問題更加減少。

下防塵系統:下防塵系統即是針對滑座于滑軌之間的間隙，同樣利用橡膠刮刷片，使滑座滑軌之間隙可以達到封閉卻不影響循環的防塵效果。

循環套管靜音系統:

高分子材質壁管可以大幅度減低滑座于高速運行時的鋼珠碰撞聲響

優點:

A.滑座行進聲響較低。

   BGX線性滑軌鋼珠循環中使用了高分子聚合物作為循環路徑，僅留下滑座與滑軌需要與鋼珠做精密配合的軌道，使鋼珠產生尖銳聲響的機會大幅度下降。

B.油潤效果好。

   BGX循環套管使用高分子聚合物可增進油品的整體油潤效果。

C.壽命穩定。

   BGX循環套管靜音系統由于:

   無傳統線性滑軌碰撞金屬管壁。

   潤滑效果優于傳統線性滑軌。

   高速運行中鋼珠于管壁摩擦較小。

由上述論點，BGX循環套管靜音系統可保障導軌滑塊預期使用壽命。
