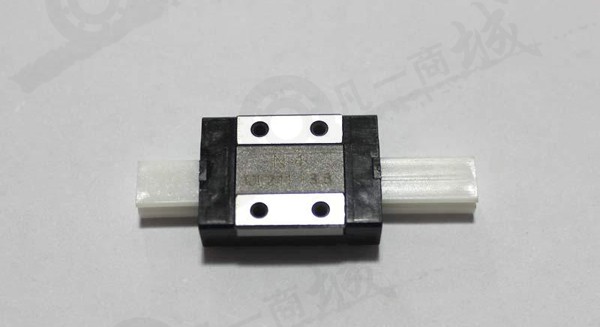

很多機床及飛標準設備中都應用到直線導軌及直線滾動導軌，由于有已加工面作為安裝基準和應用長度有限，所以其調試與測量較為簡易。但對于超長的導軌(大于8米) ，其調試與測量便成為難題。直線導軌安裝結構及精度要求，某近場測試設備水平向?qū)к壏种鲗к壓透睂к墸L各13米，跨距1.5米，是該設備各項精度極為重要的基礎和基準。主導軌起主導作用，副導軌起支承作用。主導軌在水平面內直線度調試，由于導軌是由13根1米長的精密導軌在基礎鋼軌上拼接而成。為了便于精密導軌的拼接和調試，我們將此過程分成鋼軌粗調與精密導軌精調兩步。

　　在鋼軌上置一滑塊，滑塊上安裝一帶有刻度的讀數顯微鏡，顯微鏡的鏡頭對準一直徑為0.3毫米的鋼絲，鏡頭垂直放置。在鋼軌一端固定鋼絲，另一端通過滑輪吊一重錘，然后調整鋼絲兩端，使顯微鏡在鋼軌兩端時鋼絲與鏡頭上的刻線重合。此時，鋼絲在水平面內已是一理想直線，換句話說為一基準。移動滑塊即檢查出鋼軌上任一位置的直線度，并進行調整直到鋼軌全長在水平面內直線度調至0.3毫米范圍內。然后，用配作法安裝精密導軌。此時，精密導軌在水平面內的直線度在0.3毫米范圍內，給進一步調整帶來了方便。
